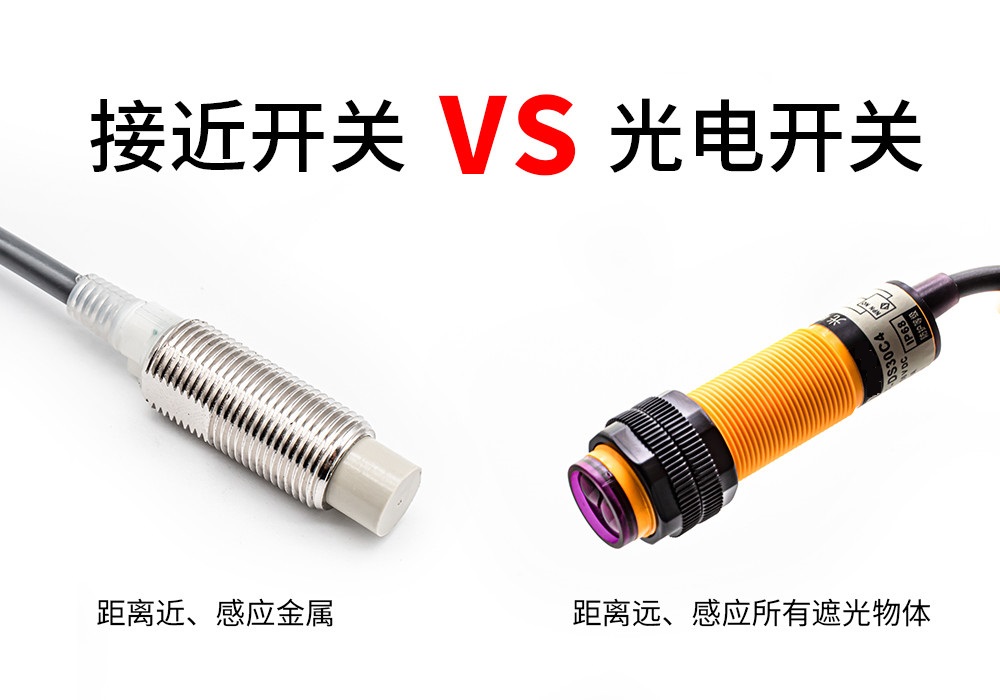

接近开关和光电开关,它们都属于感应式传感器,但在感应方式和应用范围存在一些区别,让我们一起来看看他们有什么区别吧
接近开关分为电感式接近开关和电容式接近开关
电感式接近开关:可感应金属物体,工作原理是通过内部的磁芯靠近金属时使内部的振荡电路发生变化,而输出信号,但感应距离比较近,相对于光电开关来说要小很多。
电容式接近开关:可以感应任何有密度的物体,俗称检测金属和非金属物体,例如液体、粉尘等都可以检测,跟电感式相比,检测的物体种类更多了,距离也是比较近的。
光电开关:可以检测任何遮光物体,通过发射光然后反射回来给接收端,接收端收到光信号之后转换成电信号,形成输出,适用于检测距离较远的物体。发射的光源分为红外光(肉眼不可见)、红色光、和激光3种类型,最远感应距离超过40米。
接近开关和光电开关的区别有如下:
1、接近开关只能感应金属,但对人、塑料等其它物体无法感应。而光电开关可以感应任遮光物体,对大部分物体都可以感应,使用的范围更加广泛。
2、接近开关和光电开关检测物体的方式也是不同的,接近开关是根据头部的磁芯来感应金属物体,光电开关则是根据发射的光反射回来从而判断前方是否有遮光物体。
3、接近开关对环境要求相比光电开关要严格很多,例如磁场较强的环境下接近开关使用的时候肯定会收到干扰的,光电开关则相对来说好很多。

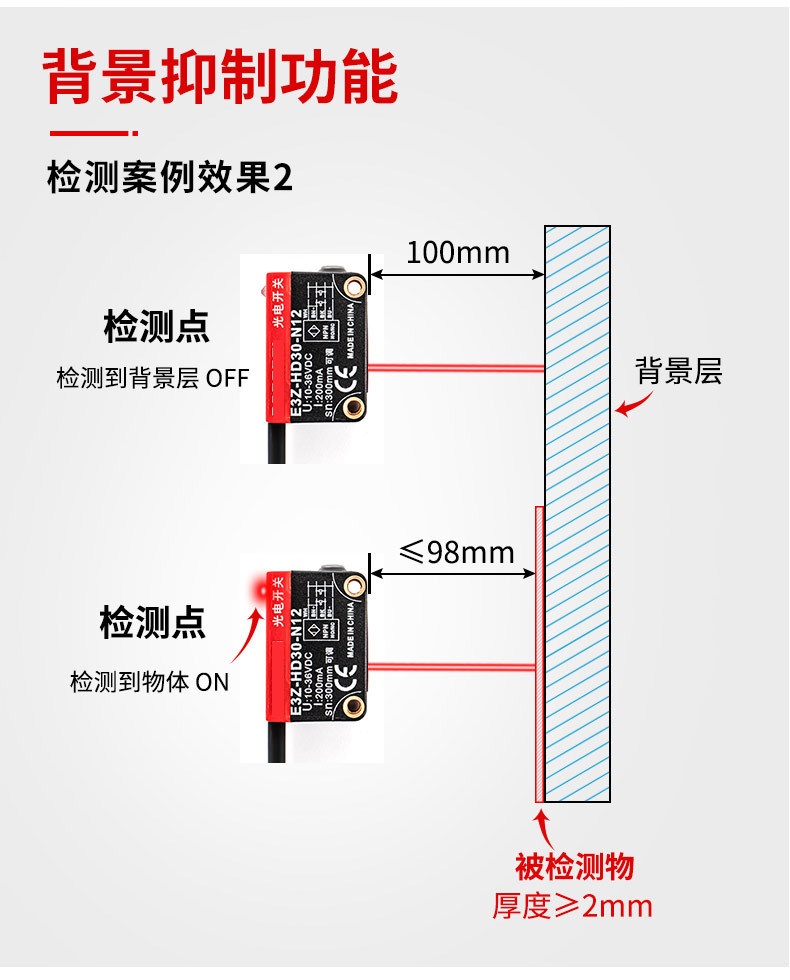

使用漫反射光电传感器时,会用到背景抑制的功能。那什么是背景抑制光电传感器呢? 背景抑制就是屏蔽背景,不会受到背景的影响。设定好检测的距离,检测物体,超出设定距离检测不到物体,这样检测物体是就很好地避免了背景的干扰。
今天我们来看看它们功能上有什么区别。
这是我总结的
标准型光电开关:检测反光效果的差的物体,距离会缩短,以黑色背景物体为例,几乎所有标准型的光电开关检测黑色都会距离变短,然后检测反光的比较强的物体感应距离可以更远超过出厂标准。
背景抑制功能:通过调节电位器,调节发射光源的角度,光路被调节出了接收端,这样背景就得到抑制,检测时不会因为背景干扰导致光电距离变短或者变远,所以在背景复杂的环境下要精准感应到物体,这时就需要用到背景抑制功能的光电传感器。
NO常开型是接通电源输出线处于开路状态,当感应到物体时输出线就处于闭路状态(大概意思就是感应到物体时输出,没有感应到物体时不输出)
NC常闭型是接通电源输出线处于闭路状态,当感应到物体时输出线就处于开路状态(大概意思就是感应到物体时断开输出,感应到物体时输出)
NPN型传感器用于正极共点(COM),传感器内部开关是信号输出线OUT与GND(0V)电源“-”极相连,相当于OUT信号输出低电平。
NPN——NO常开型:是传感器在无信号触发时,即信号输出线OUT与GND(0V)电源“-”极断开状态,相当于OUT信号输出端为空;有信号触发时,信号输出线OUT与GND(0V)电源“-”极相连,输出低电平0V。
NPN——NC常闭型:是传感器在无信号触发时,输出与GND相同的0V低电平,即信号输出线OUT与GND(0V)电源“-”极相连;有信号触发时,信号输出线OUT与GND(0V)电源“-”极断开,相当于OUT信号输出端为空。
NO常开型是接通电源输出线处于开路状态,当感应到物体时输出线就处于闭路状态(大概意思就是感应到物体时输出,没有感应到物体时不输出)
NC常闭型是接通电源输出线处于闭路状态,当感应到物体时输出线就处于开路状态(大概意思就是感应到物体时断开输出,感应到物体时输出)
PNP型传感器是负极共点(COM),传感器内部开关是信号线OUT与VCC(+V)电源“+”极相连,相当于OUT信号输出端输出高电平的电源线。
PNP——NO常开型:是传感器在无信号触发时,即信号输出线OUT与VCC(+V)电源“+”极断开状态,相当于OUT信号输出端为空;有信号触发时,输出与VCC(+V)电源“+”极相同电压,即信号输出线OUT与VCC(+V)电源“+”极相连,输出高电平。
PNP——NC常闭型:是传感器在无信号触发时,输出与VCC(+V)电源“+”极相同电压,即信号输出线OUT与VCC(+V)电源“+”极相连,输出高电平;有信号触发时,信号输出线OUT与VCC(+V)电源“+”极断开,相当于OUT信号输出端为空。
常开:是感应到付物体时闭合状态,有电路输出,没有感应到物体时是断开状态,所以叫常开。
常闭:是感应到付物体时断开状态,无电路输出,没有感应到物体时是闭合状态,所以叫常闭。
需要根据您的需求选择合适的传感器。
简单来说NPN是输出 低电平,PNP是输出高电平。
1.如果输入一个高电平,而输出需要一个低电平时,首选择NPN。
2.如果输入一个低电平,而输出需要一个低电平时,首选择PNP。
3.如果输入一个低电平,而输出需要一个高电平时,首选择NPN。
4.如果输入一个高电平,而输出需要一个高电平时,首选择PNP。
npn基极高电压,极电极与发射极短路.低电压,极电极与发射极开路.也就是不工作。
pnp基极高电压.极电极与发射极开路,也就是不工作。如果基极加低电位,集电极与发射极短路。
晶体管:最常用的有三极管和二极管两种。三极管以符号BG(旧)或(T)表示,二极管以D表示。按制作材料分,晶体管可分为锗管和硅管两种。
一、区别
1、二者构成不同:
(1)PNP型三极管是由2块P型半导体中间夹着1块N型半导体所组成的三极管;
(1)NPN型三极管,由三块半导体构成,其中两块N型和一块P型半导体组成,P型半导体在中间,两块N型半导体在两侧。
2、二者PN结的方向不同:
(1)PNP是共阴极,即两个PN结的N结相连做为基极,另两个P结分别做集电极和发射极;
(1)NPN则刚好于此相反。
3、二者电源极性不同。
二、作用原理:
PNP与NPN作用原理是相同的,即为:
三极管是一种控制元件,主要用来控制电流的大小,以共发射极接法为例,当基极电压UB有一个微小的变化时,基极电流IB也会随之有一小的变化,受基极电流IB的控制,集电极电流IC会有一个很大的变化,基极电流IB越大,集电极电流IC也越大;
反之,基极电流越小,集电极电流也越小,即基极电流控制集电极电流的变化。但是集电极电流的变化比基极电流的变化大得多,这就是三极管的放大作用。IC 的变化量与IB变化量之比叫做三极管的放大倍数β,三极管的放大倍数β一般在几十到几百倍。
